    伺服电机减速机选型手册

    一、减速机简介

    伺服电机减速机是一种精密的传动装置,用于降低伺服电机的转速并增大其输出扭矩。它在许多工业应用中都有广泛的应用,如机器人、自动化生产线、包装机械等。

    二、减速机类型

    伺服电机减速机有多种类型,常见的有:行星减速机、蜗轮蜗杆减速机、谐波减速机等。不同类型的减速机具有不同的特点和适用场合,应根据实际需求进行选择。

    三、减速机传动比

    传动比是减速机的一个重要参数,它决定了减速机的减速能力。一般来说,传动比越大,减速机的减速能力越强,但同时也会增加减速机的体积和重量。应根据实际需要选择合适的传动比。

    四、减速机输入输出转速

    输入输出转速也是减速机的重要参数。输入转速是指伺服电机的转速,输出转速是指减速机输出的转速。一般来说,输出转速应低于输入转速,具体数值应参考减速机的性能参数。

    五、减速机扭矩与功率

    扭矩和功率是衡量减速机性能的重要参数。扭矩越大,减速机能够传递的力矩越大;功率越大,减速机能够传递的能量越大。在选择时,应根据实际需要选择合适的扭矩和功率。

    六、减速机效率与发热

    减速机的效率是指其传递能量时的效率,效率越高,说明减速机的性能越好。同时,减速机的发热也是一个需要考虑的因素,因为过高的温度会影响减速机的性能和使用寿命。

    七、减速机材料与寿命

    减速机的材料和寿命也是需要考虑的因素。一般来说,高强度、耐磨的材料能够提高减速机的使用寿命。同时,在选择时还应考虑维护和更换的方便性。

    八、减速机选型步骤与原则

    1. 确定需要的扭矩和功率:根据实际应用需求,确定需要的最大扭矩和功率。选择比实际需求稍大的扭矩和功率余量可以确保设备在各种条件下都能正常运行。

    2. 确定传动比:根据实际需要降低的转速和增大的扭矩来确定传动比。通常情况下,行星减速机和蜗轮蜗杆减速机的传动比范围为3-100,谐波减速机传动比为100-400。

伺服电机选型

b69bb2353933179c

第一:看你的应用环境。

精度要求?——用来选伺服电机带的编码器精度,因为伺服电机的精度就是由起同轴的旋转编码器的精度决定的。

第二:你的负载惯量有多大,折合到电机轴上的惯量有多大,以此做依据选择什么惯量等级的。

一般有小、中、大惯量之分。

因为如果你的负载惯量和电机本身的惯量不相匹配,那你的系统响应就很差,一般二者的惯量比是在一个范围内才能正常工作的。

第三:你的负载扭矩是多大。

额定转速一般都能达到,但机器不能长时间的工作于最高转速。

如果转速满足要求,那你就要根据你的出力情况来选择电机功率了。

P=T·N这个公式可以确定最大出力。

第四:是否有减速装置,或皮带等;

第五:不同品牌的伺服电机具体型号不同,你先确定功率吧!然后确定品牌再下载样本即可选型

伺服电机与减速机分别怎么选取

04f1425c6c7fdac6

电机驱动盖应有一个止口,减速器也应有一个止口,这两个是配合的。

电机轴上要装齿轮,在装齿轮前别忘了装油封,防止减速机油进入电机轴承,造成轴承润滑脂失效,用螺钉把减速器和电机连起来就可以了。

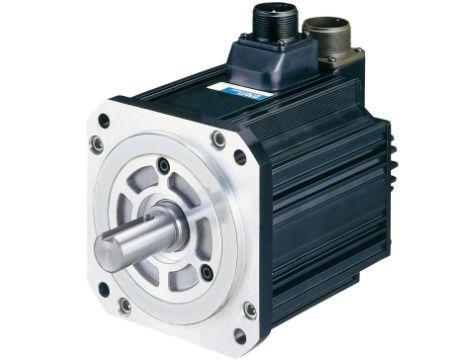

伺服电机(servo motor )是指在伺服系统中控制机械元件运转的发动机,是一种补助马达间接变速装置。

伺服电机可使控制速度,位置精度非常准确,可以将电压信号转化为转矩和转速以驱动控制对象。

伺服电机转子转速受输入信号控制,并能快速反应,在自动控制系统中,用作执行元件,且具有机电时间常数小、线性度高、始动电压等特性,可把所收到的电信号转换成电动机轴上的角位移或角速度输出。

分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降。

伺服减速电机选型怎么选

066df3257a8ce78e

摘要:伺服减速电机是安装在伺服电机上,用于降低转速,提升扭矩的装置,它的重要参数有减速比、级数、满载效率、工作寿命、额定扭矩、噪音等。

伺服减速电机在选型的时候,需要注意综合考虑输出轴扭矩的计算、传动机构的最大速度的计算、传动机构的安装方式的选择、减速机传动精度的选择、减速机接口的配置等方面。

下面一起来了解一下伺服减速电机选型怎么选吧。

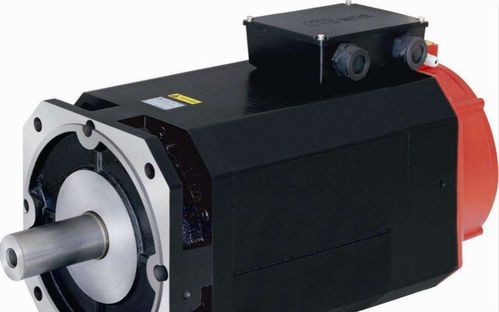

一、什么是伺服减速电机

伺服减速电机,又称减速伺服电机,一般是指伺服电机减速机,安装在伺服电机上,用来降低转速,提升扭矩,匹配惯量,具有高刚性、高精度、高扭矩、免维护等特点。

二、减速伺服电机的参数有哪些

1、减速比:输入转速与输出转速之比。

2、级数:行星齿轮的套数。

一般最大可以达到三级,效率会有所降低。

3、满载效率:在最大负载情况下(故障停止输出扭矩),减速机的传递效率。

4、工作寿命:减速机在额定负载下,额定输入转速时的累计工作时间。

5、额定扭矩:是额定寿命允许的长时间运转的扭矩。

当输出转速为100转/分,减速机的寿命为平均寿命,超过此值时减速机的平均寿命会减少。

当输出扭矩超过两倍时减速机故障。

6、噪音:单位分贝dB(A),此数值实在输入转速3000转/分,不带负载,距离减速机1米距离时测量值。

三、伺服减速电机选型怎么选

伺服电机的减速机在选型过程中,主要注意的是以下几个参数的选择与计算:

1、减速机输出轴扭矩的计算

减速机的输出扭矩,即是我们对传动机构计算得出的需求扭矩,当你确认你的传动机构所需要的扭矩后,然后再对比一下你选定的伺服电机的扭矩,然后这两个扭矩的比值就是你要选择的减速机扭矩的减速比,当然我们通常会让机构的最终扭矩有一定的冗余,所以传动比要选得稍微大一点。

2、传动机构的最大速度的计算

这个参数牵涉到减速机的减速比的选择,在我们选择减速比的时候,并不是说能够无限的增大减速比的,因为减速比越大,虽然扭矩会越大,但是同时也意味着输出转速会降低,这也就导致了整个传动机构的运行速度降低。

所以在扭矩和转速之间,我们需要去做一个平衡,在满足机械机构的传动速度的前提下,尽量增加减速比来提升传动扭矩。

3、传动机构的安装方式的选择

伺服电机减速机的类型和安装方式选择也要注意考虑,是选行星减速机还是蜗轮蜗杆减速机,安装方式是同轴直联式还是90度垂直安装等。

4、减速机传动精度的选择

减速机的传动精度,这完全取决于你设计的传动机构的精度要求,只要按你的功能进行相应的参数匹配就可以,精度越高,成本越高。

5、减速机接口的配置

在选择伺服电机减速机的过程中,有两个减速机的接口是需要明确的,第一个接口是减速机与伺服电机的接口,这个通常是需要定制的,减速机生产厂家会根据客户选择的伺服电机的接口来定制减速机的接口,所以在和减速机供应商沟通的时候,你需要提供伺服电机的接口给他们;第二个是减速机的输出接口,通常来说,这个接口我们都是按减速机供应商的标准来选择,除非有特殊要求。
