侧装中空旋转平

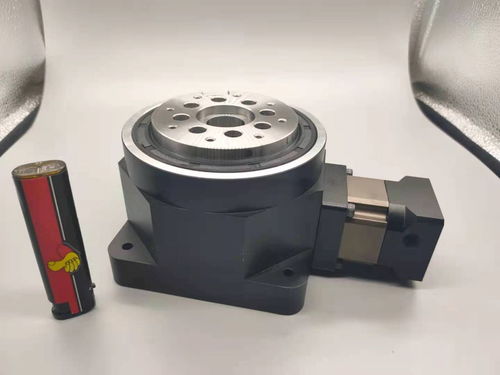

侧装中空旋转平台是一种机械装置，通常用于各种工业应用中，如自动化生产线、机器人、雕刻机等。它是一种中空的旋转平台，可以在其中心安装各种设备或工件，并通过旋转平台实现自动化旋转或摆动，从而完成各种工艺操作。
侧装中空旋转平台的优点包括：
1. 结构紧凑、体积小，可以适应各种狭小空间的应用。
2. 旋转精度高，可以保证高精度的工艺要求。
3. 易于安装和维护，可以方便地与各种设备或机器人集成。
4. 可以实现自动化控制，提高生产效率和加工质量。
在工业应用中，侧装中空旋转平台被广泛应用于自动化生产线、机器人、雕刻机等领域，可以实现高效、精准、可靠的工艺操作。此外，根据不同的应用需求，侧装中空旋转平台还可以定制不同的规格和性能参数，以满足各种特殊应用的需求。
中空旋转平台有什么特点？
中空旋转平台的优势
1、通过直接连接可提高可靠性、降低成本
可直接将需要装置的工作台及机械手臂安装在旋转平台上，与使用皮带轮等机械零件相比，中空旋转平台可减少机械设计、零件调配、皮带状态调整等环节耗费的时间和费用。
2、马达配置
可自由选配各种品牌步进马达或伺服马达。
3、无齿隙的高定位
无齿隙，定位精度小于等于1MIN,重复定位精度可达正负5弧秒。
4、大口径中空结构
配线、配管更方便简洁，在布线复杂的配线、配管环境下此特性的优势尤为突出。
中空旋转平台的特性
1、中空结构
中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。
2、高重复定位精度
中空旋转平台采用单级螺旋齿轮减速的方式来增大电机的输出扭矩，中空旋转平台的齿轮精度等级达5级以下，加上其灵活的调隙机构，通过改变两齿轮中心距的方式来控制侧隙，中空旋转平台的空回极小，重复定位精度在5弧秒以下。
3、高刚性
中空旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承 受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。
4、高旋转精度
伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。
5、马达任意配置
中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意品牌的伺服电机、步进电机。
中空旋转平台都有哪些特点？
1、中空结构
中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。
2、高刚性
中空旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的5倍以上。
3、高旋转精度
SR系列伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削（标准级为精车），保证转盘的同轴度，平行度等形位公差。
4、高重复定位精度
中空旋转平台采用单级螺旋齿轮减速方式来增大输出扭矩，齿轮精度等级达5级以下，加之灵活的调隙机构，通过改变两齿轮中心距的方式来控制侧隙，使得中空旋转平台的空回极小，重复定位精度在5弧秒以下。
5、马达任意配置
中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意品牌的伺服电机、步进电机。
什么是中空旋转平台？中空旋转平台就是减速机？
中空旋转平台又称中空旋转平台减速机。
中空旋转平台是一款革命性的新产品。
用于多种旋转运动场合。
集高工作效率，高精度，高刚性，高性价比于一身。
中空旋转平台通过电机驱动，实现角度调整自动化。
精加工蜗轮蜗杆或齿轮传动，角度调整无极限。
精密轴系设计，保证精密高，承载大；步进电机与传动件通过进口高品质弹性联轴器连接，排除空间和加工形位误差。
可选装伺服电机或步进电机。
中空旋转平台别称
中空旋转平台减速机、中空旋转式传动装置、法兰行星减速机、伺服专用减速机、无间隙减速机、零背隙减速机、直角减速机、直角行星减速机、机器人减速机、冲压机械手专用减速机、工业机器人关节减速器、高精度旋转平台、数控回转工作台、伺服旋转平台、数控旋转台、数控分度盘、自动化生产线旋转平台、机械旋转装置、180度精密旋转机构等等….
中空旋转平台的应用范围
旋转平台以超重载、高旋转精度，低侧隙为特点，其产品类别包括同轴型，旁轴型，直角型三种结构形式，主要适用于机械手臂、数控转台、对位机构、军工雷达、自动化及测量和试验中要求精度高的领域。
中空旋转平台的特点
1.中空结构，方便穿线
伺服旋转平台的转盘为中空结构，伺服电机连接在侧边，方便冶具中的气管、电线安装。
2.高刚性
伺服旋转平台的转盘由一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，并且滚子直径略大于轴承内圈与外圈间的滚道尺寸，使得交叉滚子轴承的内外圈及滚子之间存在预紧力，由此轴承支撑的伺服旋转平台转盘能够承受径向、轴向、倾覆等各种力矩，其刚性是传统轴承的10倍以上。
3.高旋转精度
伺服旋转平台在组装完成后，以平台的交叉滚子轴承为旋转中心，再次对转盘的外径，端面进行磨削，保证转盘的同轴度，端跳动等形位公差。
4.大力矩，低侧隙
伺服旋转平台采用行星减速的方式来增大输出力矩，减速比从1至1536，输出力矩范围较大，能够满足各种力矩要求的场合。
另外通过改变齿轮中心距离的方法来消除齿隙，使得SR系列伺服旋转平台的反向侧隙接近零间隙，精度媲美DD马达。
5.自带零点开关，选配限位开关
伺服旋转平台标配光电开关及感应片，另外可选配正负限位开关，方便电气中的零点控制，简化机械设计流程。
6.防尘防水
伺服旋转平台采用骨架油封将平台内部与外部进行隔离，防尘防水级达到IP65，满足在粉尘，溅水，重湿等恶劣环境工作的要求。
