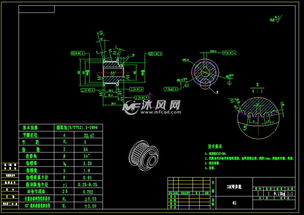

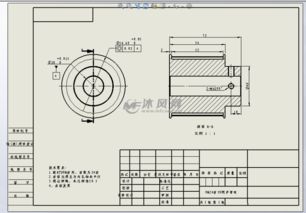

同步带轮图纸
同步带轮图纸通常用于机械传动系统中,用于传递动力和转动力量。它由同步带和轮组成。同步带是一种特殊的传动带,其外表面有一系列齿槽,与轮上的齿轮齿相匹配。这样,当同步带与轮配合时,可以确保传动的准确性和稳定性。同步带轮通常由金属材料制成,如铝合金或钢材。它们具有齿轮形状的外部表面,以便与同步带的齿槽相匹配。同步带轮的内部孔径通常有一个圆形孔,用于固定在轴上。同步带轮图纸通常包括以下信息:1. 同步带轮的尺寸:包括外径、内径和宽度。这些尺寸可以根据具体的传动需求进行设计。2. 齿轮参数:包括模数、齿数和齿轮间距。这些参数决定了同步带轮的齿形和传动比。3. 材料和加工要求:指定同步带轮的材料和加工方法,如铝合金、铸铁或钢材,以及精密加工要求。4. 轴孔信息:指定同步带轮的轴孔尺寸和连接方式,如直径、键槽和螺纹孔。同步带轮图纸通常由设计工程师或制造工程师使用CAD软件绘制。这些图纸可以用于制造同步带轮,以确保其尺寸和形状的准确性。
solidworks怎么画同步带轮? solidworks绘制5M齿型同步带轮的方法
本人刚学SolidWorks没多久,在网上找了很多画同步轮的资料,比较少,所以分享给大家我的经历,让大家少走弯路,如下图所示的图形。
1、画 5M 12齿为例,在前视基准面建立草图
2、点击多边形,边数填写12,选择外接圆,圈的大小随意,后面会修改
3、画一条中心线,选择最上面一条边使之平行,裁剪草图两边,设定弧长5
4、画一个比外圈小0.48的内圆
5、如下图画出完全定义的草图,需要一点耐心,
6、圆周阵列,画一个8mm的内孔
7、拉伸,修饰,装配效果
圆弧齿同步带轮P20-8M-B型如何解读,和绘制
无挡圈,20齿 8m齿形 直孔同步带轮,内孔为直孔最小工艺孔12mm。
这应该是出口订单上的叫法。
绘制非常简单可以查阅国家标准JB-T 7512.2-1994 圆弧齿同步带传动 带轮。
同步轮t10-20齿怎么画
t10到20齿画法:
1、在前视基准面建立草图。
2、点击多边形,边数填写10到12,选择外接圆,圈的大小随意,后面会修改。
3、画一条中心线,选择最上面一条边使之平行,裁剪草图两边,设定弧长5。
4、画一个比外圈小0.48的内圆。

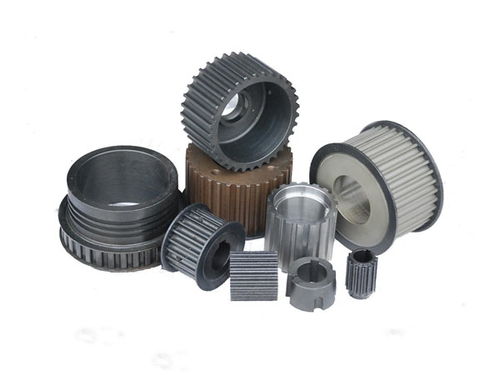

指的是由钢,铝合金,铸铁,黄铜等材料制造,其内孔有圆孔,D形孔,锥形孔等形式的器材。
同步带轮传动是由一根内周表面设有等间距齿的封闭环形胶带和相应的带轮所组成。
